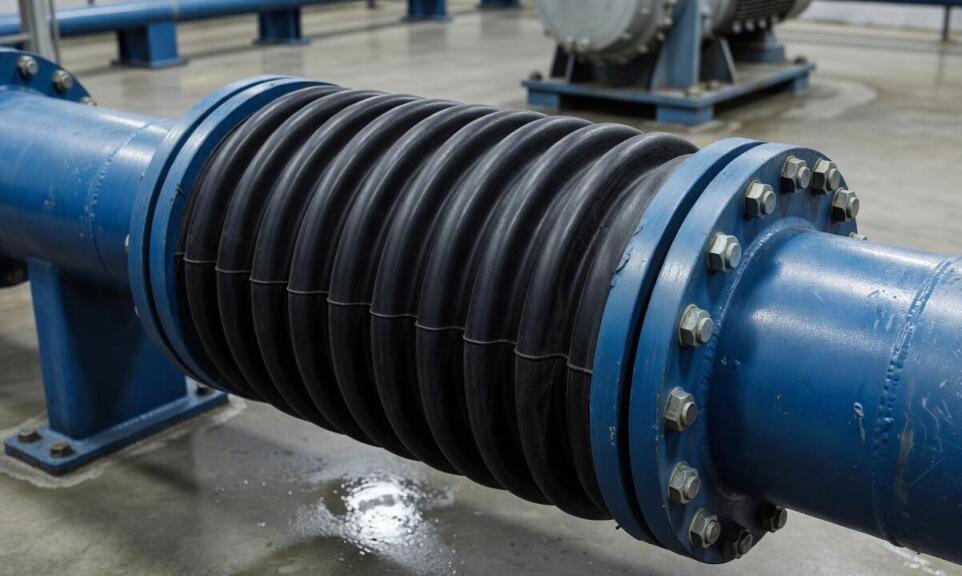

Dlaczego kompensator w rurociągu przejmuje ruch osiowy, boczny i kątowy, zanim drgania przejdą dalej

W instalacji przemysłowej pracująca pompa odśrodkowa lub duży wentylator tłoczący powietrze nierzadko wprowadza do rurociągu ciągłe drgania o częstotliwości kilkudziesięciu herców. Gdy bezpośrednie połączenie z resztą systemu roboczego pozostaje całkowicie sztywne, wibracje przenoszą się bez żadnych oporów na kolejne odcinki przewodu. Wywołuje to niepożądane zjawiska rezonansowe obejmujące całą stalową konstrukcję wsporczą, co z biegiem czasu prowadzi do powstawania mikropęknięć zmęczeniowych materiału. Wprowadzenie odpowiedniego elastycznego elementu tłumiącego między maszynę a rury stanowi fundamentalną metodę ochrony kosztowej infrastruktury przed awariami.

Ruchy osiowe, boczne i kątowe a stabilność instalacji

Ruch osiowy polega na fizycznym wydłużeniu lub skróceniu całego rurociągu wzdłuż jego głównej osi. Następuje to zazwyczaj pod wpływem cyklicznych wahań temperatury roboczej albo skoków ciśnienia przepływającego medium. Zjawisko to występuje szczególnie przy długich, prostych odcinkach instalacji przesyłowych, gdzie rozszerzalność cieplna metalu sumuje się na dużym dystansie. Z kolei ruch boczny przesuwa oś rurociągu w płaszczyźnie prostopadłej do kierunku przepływu cieczy. Ruch kątowy stanowi natomiast obrót osi przewodu w jednej płaszczyźnie wokół punktu początkowego gięcia.

Przeczytaj również: Zastosowanie i charakterystyka kompensatorów drgań

Każdy z wymienionych ruchów obciąża strukturę rur w zupełnie odmienny sposób. Zmiany osiowe wywołują naprzemienne ściskanie i rozciąganie złączy. Przesunięcia boczne generują niszczące siły ścinające na kołnierzach mocujących, podczas gdy wychylenia kątowe wywołują niebezpieczne momenty zginające na sąsiednich, sztywnych odcinkach rur.

Przeczytaj również: Jakie zasady bezpieczeństwa obowiązują podczas montażu rurociągów?

Podstawowy moduł amortyzujący zbudowany jest zazwyczaj z elastycznego mieszka gumowego wzmocnionego trwałym kordem tkaninowym lub metalowym oraz ze standardowych kołnierzy przyłączeniowych. Miękka część struktury deformuje się pod wpływem bieżących przemieszczeń całego systemu. Prawidłowo dobrana wstawka absorbuje ruch osiowy w zakresie do kilkudziesięciu milimetrów, przesunięcia boczne rzędu kilkunastu milimetrów oraz nieprzewidziane wahania kątowe do kilku stopni. Dzięki temu naprężenia mechaniczne nie obciążają sztywnych elementów instalacji, a przylegające spawane rury pozostają w pełni bezpieczne od postępującej degradacji strukturalnej.

Przeczytaj również: Gdzie wykorzystuje się instalacje ochrony katodowej?

Zastosowanie przy pompach a trwałość materiałów

W nowoczesnym przemyśle stoczniowym oraz w zakładach produkcyjnych kompensatory drgań montuje się na rurociągach tuż za pompami obiegowymi lub olbrzymimi wentylatorami przemysłowymi. Detale te trafiają równie często w krytyczne miejsca przejść rurociągów przez sztywne przegrody budowlane czy stalowe pokłady statków. Zastosowane komponenty elastyczne łączą aktywne źródło wibracji z dalszą siecią rur, wyrównując jednocześnie geometryczne mikroruchy wynikające ze specyfiki pracy ciężkich urządzeń. Dzięki temu odpowiednio zaprojektowane amortyzatory gumowe i powiązane membrany gumowo-tkaninowe skutecznie blokują propagację wibracji na stalowy kadłub lub na betonowe fundamenty hali fabrycznej.

Zbyt twarde osadzenie całego układu lub całkowity brak odpowiedniego prowadzenia ślizgowego rurociągu blokują swobodną deformację elastycznego kołnierza we wszystkich płaszczyznach roboczych. Powtarzające się błędy montażowe sprawiają, że wewnątrz instalacji generują się nieprzewidziane naprężenia punktowe. Drastycznie skracają one żywotność gumy i uszkadzają wewnętrzne tekstylne zbrojenie materiału. Specjalistyczne profile gumowe oraz wkłady sprzęgłowe stosowane w skomplikowanych węzłach wymagają zawsze instalacji dodatkowych podpór kierunkowych. Zapewniają one bezpieczne środowisko pracy, w którym ruch modułu tłumiącego odbywa się wyłącznie w zaplanowanych osiach, chroniąc resztę sprzętu przed przeciążeniem.

Temperatura przepływającego przez system medium bezpośrednio wpływa na ostateczną twardość zastosowanego elastomeru. Górne limity cieplne zależą ściśle od wykorzystanej receptury mieszanki gumowej i rodzaju transportowanej substancji, ponieważ różne polimery zupełnie inaczej reagują na bezpośredni kontakt z chemikaliami czy parą wodną. Ciśnienie robocze panujące wewnątrz rury decyduje z kolei o wymaganej wytrzymałości na rozerwanie zbrojonych ścianek samego mieszka. Substancje o wysokiej agresywności chemicznej potrafią wywołać nieodwracalne pęcznienie lub przyspieszoną degradację struktury polimerowej. Z tego powodu zbrojone membrany gumowo-metalowe dobiera się zawsze pod kątem tolerancji na specyfikę przesyłanego materiału, aby zagwarantować bezawaryjną pracę systemu przez wiele lat.

Ostateczna przydatność wybranego elementu tłumiącego w skomplikowanym układzie rur zależy od precyzyjnego dopasowania jego właściwości do parametrów źródła drgań, amplitudy ruchów przestrzennych i agresywności samego medium. Przypadkowe zamontowanie standardowej elastycznej wstawki w rurociąg nie zabezpiecza wrażliwego sprzętu przed zniszczeniem, a nierzadko tworzy po prostu nowe, słabe punkty w całej instalacji. Odpowiadając na zapotrzebowanie trudnych środowisk operacyjnych, firma Lender Wyroby Gumowe tworzy na zamówienie uszczelnienia przemysłowe, amortyzatory i specjalistyczne membrany, opierając się bezpośrednio na inżynieryjnych specyfikacjach przekazanych przez zlecających. Wykonywanie nietypowych elementów dedykowanych sektorowi przemysłowemu i stoczniowemu pozwala dostarczyć na rynek komponenty, które bezpiecznie asymilują wibracje urządzeń i wyrównują naprężenia osiowe w zróżnicowanych warunkach.
